1. 斷路器概況

ZW32-12型戶外高壓真空斷路器為額定電壓12kV，三相交流50HZ的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中保護和控制之用，及農村電網頻繁操作的場所。邯鄲供電公司于2004年購進陜西寶光ZW32-12真空斷路器10臺，故障斷路器于2004年01月生產，合同編號為：Z459;斷路器的出廠編號為：0304739;斷路器裝配慈溪市鑫鑫開關元件廠生產的LZBW-12型電流互感器兩只，2005年12月10日晚此臺斷路器的A相電流互感器燒毀。電流互感器出廠編號為：0312122。

2. 拆機檢查情況

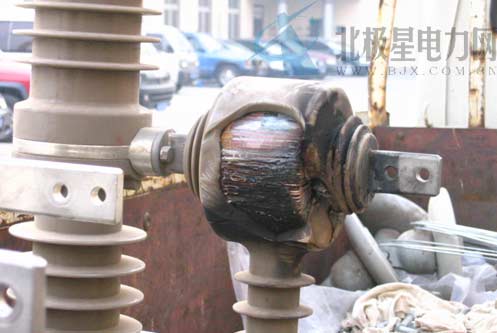

該斷路器A相電流互感器環氧樹脂外殼殼體炸開，脫落面積約100X140mm，一次、二次絕緣擊穿接地漆包線外露。(下圖為故障后現狀)

打開斷路器二次接線端子盒，發現二次接線端子Lha-4、LHc-4用1mm2軟銅線短接后接地，接地端是接在端子排固定螺絲上，而且固定螺絲直接壓在接地片上再通過端子排絕緣體接于設備外殼該接地短不牢靠，存在虛接地現象，接地導線和短接線絕緣層有燒損痕跡，是造成事故原因的關鍵。

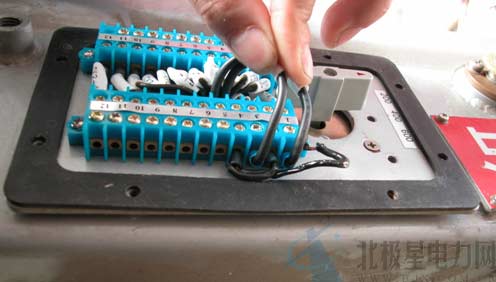

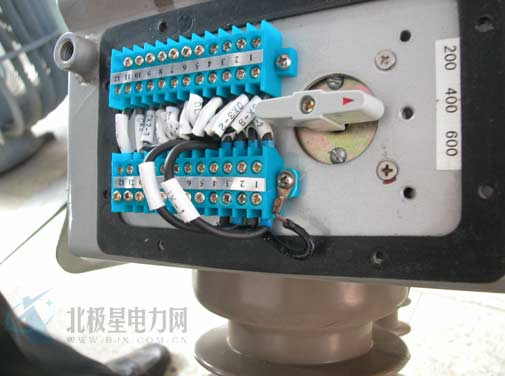

附圖：端子排JXI(上)JX2(下)

打開斷路器的底板，A相互感器的四根導線接于端子排上。其中三根導線在距離端子排200mm處有接頭，接頭用黑膠布包裹，外觀看有裸漏現象，斷路器殼體有直徑4厘米的橢圓擊穿弧光接地痕跡。其中黃色導線對地有多根燒斷致使銅線燒化呈銅珠焊在殼體上，這是電流互感器燒毀的主要原因。
