電力運行系統中，每一個設備都關系著供電能否正常運行，因此每一個設備的正常運行都至關重要，今天主要討論高壓開關柜的故障表現及其原因。

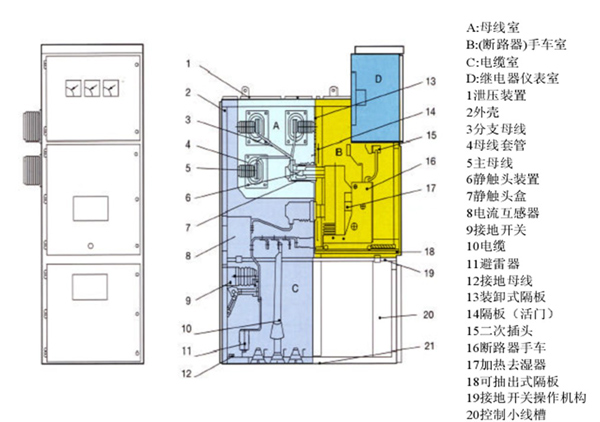

高壓開關柜具有架空進出線、電纜進出線、母線聯絡等功能。應滿足GB3906-1991"3-35 kV交流金屬封閉開關設備"標準的有關要求，是電力系統中非常重要的電氣設備。它的主要組成部分如下：

1.柜體：由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

2.斷路器

高壓開關柜的故障表現及其原因主要包括以下幾類：

1.跳閘故障:這種故障原因是保護動作。高壓柜上裝有過流、速斷、瓦斯和溫度等保護。當線路或變壓器出現故障時，保護繼電器動作使開關跳閘。

2.電機故障:如果電機繞組燒毀，將有異味、冒煙、保險熔斷等現象發生。如果電機兩端有電壓，電機不轉。可能是碳刷脫落或磨損嚴重等故障。

3.載流故障：7.2～12KV電壓等級發生載流故障主要原因是開關柜隔離插頭接觸不良導致觸頭燒融。

4.控制開關故障或電路開路:控制開關損壞使電路不能閉合及控制回路斷線造成開路時，故障表現形式都是電機不轉、電機兩端沒有電壓。

5.外力及其他故障：包括撞擊，自然災害等。

高壓開關柜的監測與診斷方法

針對高壓開關柜的不同故障類型，相應有不同的故障檢測方法：

1.機械特性測試，其監測的內容有：合、分閘線圈回路，合、分閘線圈電流、電壓，斷路器動觸頭行程，斷路器觸頭速度，合閘彈簧狀態，斷路器動作過程中的機械振動，斷路器操作次數統計等。一般為準確判斷，可采用專門的高壓開關特性測試儀進行動特性的測試，優質的高壓開關特性測試儀應當滿足檢測數據真實可靠，測試準確度高，便于工作人員操作，抗干擾能力強等優勢。

2.電氣性能在線監測包括斷路器開斷電流加權值、滅弧室真空度等的監測。利用不同開斷電流下的等效磨損曲線，累計每次電流開斷所對應的相對電磨損，每臺斷路器的允許電磨損總量由其額定短路開斷電流及允許開斷滿容量次數來標定，采用觸頭累積磨損量作為判斷其電壽命的依據。

3.絕緣性能在線監測。高壓開關設備內部絕緣部分的缺陷或劣化、導電連接部分的接觸不良都使安全運行受到威脅?？梢姡山^緣和接觸不良導致的故障所占比率是很高的，宜采取適當的方法進行監測。在上述情況下，在事故潛伏期都可能產生放電現象，故可以通過對放電的監測得到相關的信息。通常采用的監測方法有交流泄露電流在線監測和介質損耗角正切在線監測方法。
