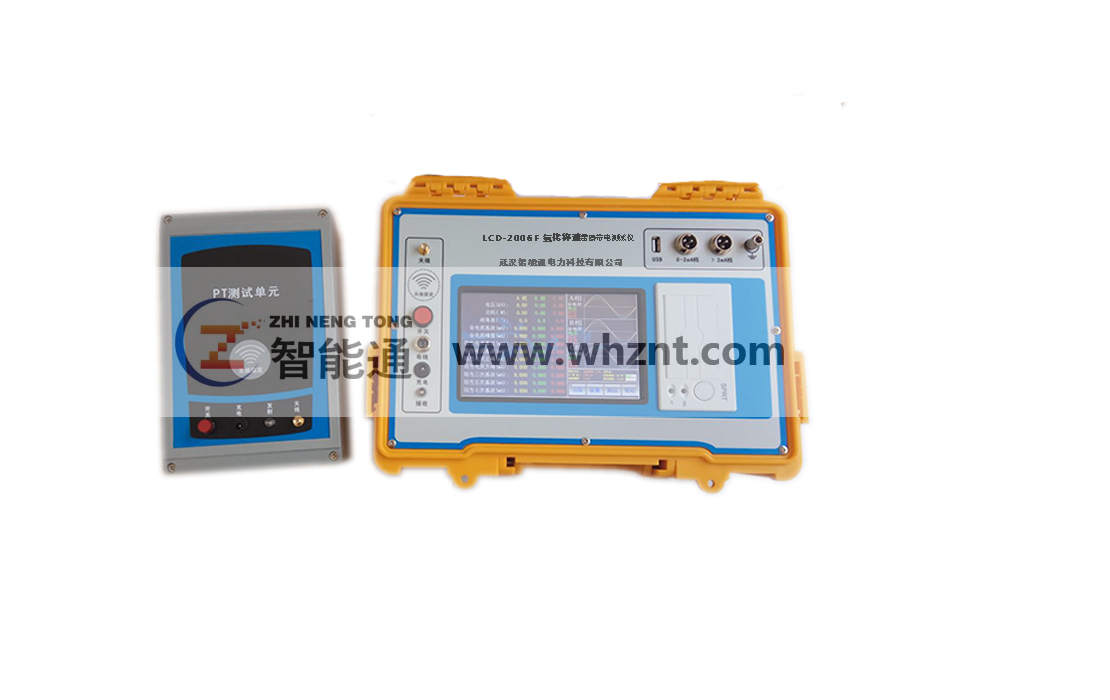

氧化鋅避雷器帶電測試儀接線方式

電流無線、無電壓方式

圖4

先將五根絕緣桿對接并擰到無線電流鉗下面，打開無線電流鉗的電源開機，選擇好電流檔位（一般用0-1mA檔）。讓導線處于鉗頭引導區的的中部，如圖A。儀表引導區垂直于導線，前推儀表鉗住被測導線，后拉即可將儀表撤離被測導線，如圖C，撤離時也盡量保持儀表引導區垂直于導線。如圖4鉗到相應的位置電流取樣。

電流有線、有電壓方式

A、現場帶電測試

圖5

帶電接線方法如圖5所示，請先將儀器可靠地線，再接電流測試線（單根紅線接計數器上端），最后接電壓測試線（二芯線紅線接氧化鋅避雷器對應的PT的相別，黑線接N相）。接電流測試線的方法，首先根據電流大小，接電流測試線到0-1mA或1-10mA量程檔上，再將另一端接到計數器的上端。接電壓測試線的方法，也是先接儀器這一端，再去接PT端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

B、實驗室測試接線方法

圖6

在變壓器停電狀態下，實驗室接線方法如圖6所示，請先將儀器可靠地線，再接電流測試線（單根紅線接氧化鋅避雷器下端），最后接電壓測試線（二芯線的紅線、黑線接變壓器的測量繞組，注意方向）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端0-1mA或1-10mA量程檔上，再將另一端接氧化鋅避雷器下端。接電壓測試線的方法，也是先接儀器這一端再去接變壓器測試繞組。檢查正確接線后，慢慢升壓到氧化鋅避雷器的額定電壓，然后操作儀器開始試驗。

電流有線、無電壓方式

A、現場帶電測試

圖7

帶電接線方法如圖7所示，請先將儀器可靠地線，再接電流測試線（單根紅線接計數器上端）。接電流測試線的方法，首先根據電流大小，接電流測試線到0-1mA或1-10mA量程檔上，再將另一端接到計數器的上端。

B、實驗室測試接線方法

圖8

在變壓器停電狀態下，實驗室接線方法如圖8所示，請先將儀器可靠地線。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端0-1mA或1-10mA量程檔上，再將另一端接氧化鋅避雷器下端。檢查正確接線后，慢慢升壓到氧化鋅避雷器的額定電壓，然后操作儀器開始試驗。

軟件使用

開機使用

開機處于主界面，如圖9：

圖9 主界面

圖中顯示“參數設置”、“進入試驗”、“歷史數據”、“時間設置”、“幫助詳細”四個菜單項，及日歷時鐘，電池電量狀態圖標。

根據鍵盤的示圖10，按上↑、下↓、左←，右→可以切換菜單項，按“確定”鍵后進入相應界面。

圖10 鍵盤界面

設置參數

在首頁，選中“參數設置”按“確定”鍵進入?yún)?shù)設置界面，如圖11：

圖11 設置界面

試驗方式：有三個子項

0-電流無線+無電壓：對應接線方式一

1-電流有線+有電壓：對應接線方式二A或接線方式二B

2-電流有線+無電壓：對應接線方式三A或接線方式三B

三種方式選擇方法：

1、現場試驗時，35kV及以下的氧化鋅避雷器沒有帶計數器，請選擇“0-電流無線+無電壓”，并用接線方式一；

2、現場試驗時，氧化鋅避雷器帶有計數器，并且?guī)в蠵T設備，請選擇“1-電流有線+有電壓”，并用接線方式二B；

3、現場試驗時，氧化鋅避雷器帶有計數器，不帶有PT設備，請選擇“2-電流有線+無電壓”，并用接線方式三A；

4、實驗室試驗時，請選擇“1-電流有線+有電壓”和接線方式二B或者“2-電流有線+無電壓”和并用接線方式三B；

相角差：試驗方式選擇“2-電流有線+無電壓”時,軟件根據此角度模擬電流和電壓之間的夾角，默認時83.5度?？梢愿鶕?jù)氧化鋅避雷器固有的相角差。

電流量程：根據全電流大小選擇不同的電流量程，要求面板上接線和這里是一致的，默認請使用0-1mA檔。

PT變比：現場帶電測試時要求設置PT變比，實驗室測試時要求設置為變壓器的測量變比。

電壓等級：試驗方式選擇“2-電流有線+無電壓”時,軟件根據此電壓模擬電壓。

鍵盤按“←”鍵、“→”鍵切換位置，按“↑”鍵、“↓”鍵切換值。
