常用的氧化鋅避雷器測試儀主要有兩種，一種是氧化鋅避雷器直流參數測試儀（市面上常見有直流高壓發生器），直流參數測試儀主要應用于線路上停電檢修使用。一種是氧化鋅避雷器測試儀，主要用于35KV以上電壓等級的避雷器在線試驗和所有等級的避雷器試驗室試驗。

氧化鋅避雷器測試儀是用于檢測氧化鋅避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的在線監測（帶電測試）和實驗室（停電檢修）測試。滿足中華人民共和國電力行業標準《DL474.5-92現場絕緣試驗實施導則—避雷器試驗》的技術要術。

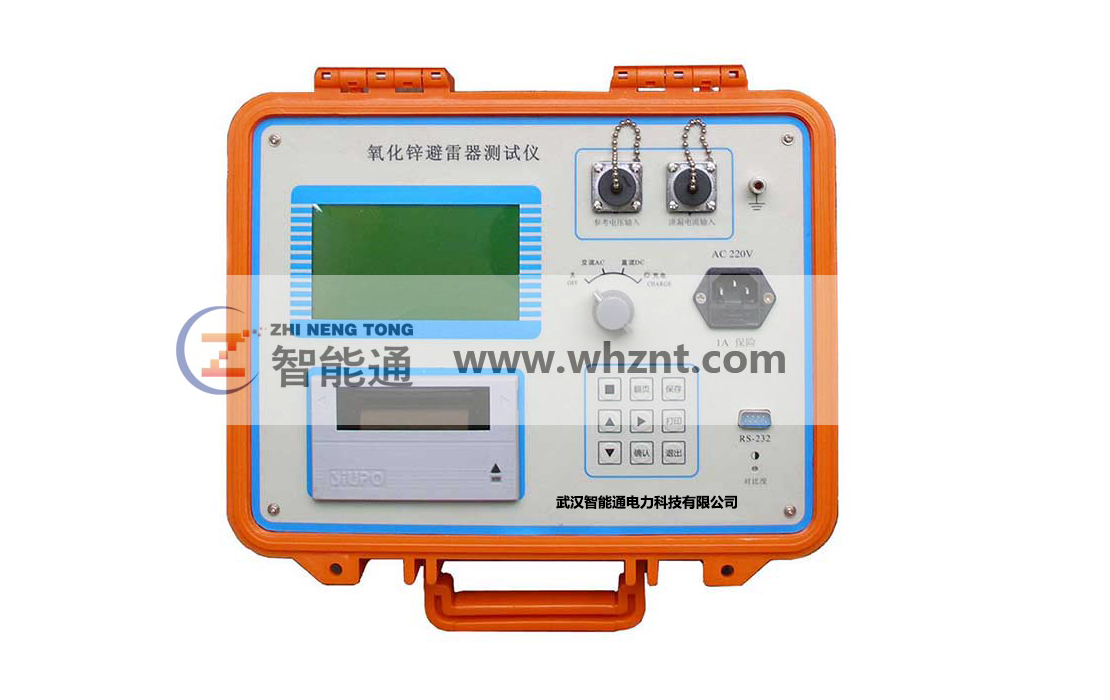

本儀器采用大屏幕液晶顯示，漢字菜單提示操作，可提供現場的接線顯示,使人機交換功能更強。本儀器具有接線簡單、測量精度高、可靠性強等特點。

氧化鋅避雷器主要由氧化鋅電阻片、壓力釋放裝置、瓷套等組成。氧化鋅電阻片以氧化鋅為主體，添加少量其它金屬氧化物，在100℃以上的高溫下燒結而成的電阻。不同額定電壓等級的避雷器選用不同形狀的若干電阻片，組裝時將電阻片在瓷套內疊置而成，結構簡單方便。每個電阻片上下端噴涂金屬層，側面涂以絕緣釉。

主要技術指標

1、測量參數及范圍

試驗電壓：kV

三次諧波電壓：kV

全電流（峰值）：0～20mA

三次諧波電流：0～20mA

阻性電流（峰值）：0～20mA

阻性電流峰值：0～20mA

容性電流（峰值）：0～20mA

顯示電壓及全電流波形

避雷器功耗：0～8W

2、測量誤差：

試驗電壓：±5%

全電流：±2%

阻性電流：±5%

容性電流：±5%

避雷器功耗：±5%

3、輸入信號：

電壓信號（PT的低壓測）： AC 5～400V

電流信號： AC 0～20mA

4、工作電源：

AC 220V±10% 50Hz

氧化鋅避雷器測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。 本公司根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。

二、產品技術參數

1、 測量范圍：電壓：0～30kV 電流：0～1000μA

2、 分辨率：電流：0.5μA 電壓：0.1 kV

3、 內置電源充電時間：2-3小時

4、 內置電源使用時間：≥4小時

5、 環境溫度：-10℃～50℃

6、 相對濕度：25℃時≤85%

7、 海拔高度：<1000M

8、 電源電壓：220V±10%

9、電源頻率：50±1HZ

三、性能特點

1、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。

2、使用方便：測量數據顯示直觀。

3、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。

4、攜帶方便：高度、體積、重量?jī)H為同類產品的3 0 %～7 0 % ， 攜帶方便。
