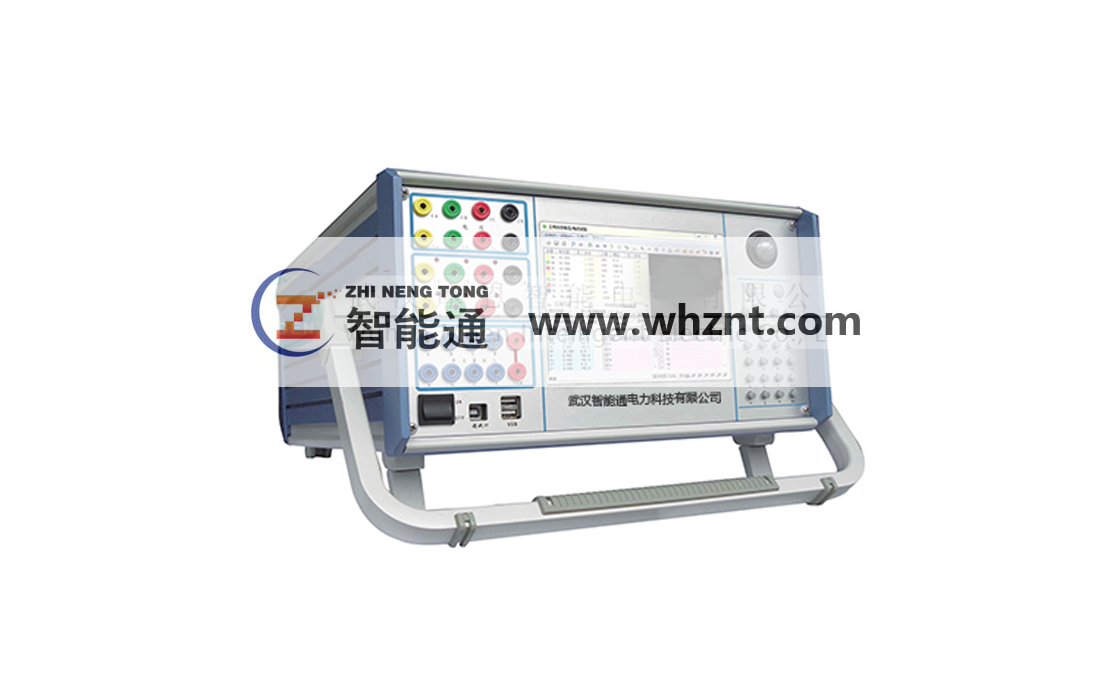

微機繼電保護測試儀測試原理：

以手動方式試驗時，首先輸入電壓、電流和頻率的初始值，用戶可按↑↓鍵增減變量值，若要測試時間，應先敲“F3”鍵，然后用戶按↑↓鍵增減變量值并開始計時。限時范圍為0--3600秒，比如設置20秒，即指若在20秒內被測設備沒有動作，則自動解除計時狀態。

以自動方式試驗時，首先輸入各參量的初始值，再逐漸加步長改變變量值，其速度據每步時間的設置而定；若繼電器或保護裝置動作，逐漸減步長改變變量值，直至保護返回，軟件將記錄其動作值與返回值。期間若變量已加至最大或減至最小而保護未動，軟件則自動退出試驗。

測試完畢后，各項試驗結果顯示在屏幕上，用戶可將結果文件存盤。線路聯接根據保護裝置的保護類型、繼電器的參數類型，將線圈繞組聯接到本裝置相應的直流電壓及直流電流輸出端。

將被測保護裝置的動作接點、被測繼電器的動作觸點聯接到本裝置的接點輸入。參數說明直流電壓：設置的直流電壓的初始值和最大值，范圍：0--300伏?！咀⒁狻浚褐绷麟妷旱妮敵龇绞剑篣dc=Uxy,即Ux端子為正，Uy端子為地。

直流電流：設置的直流電壓的初始值和最大值，范圍：-10--10安?！咀⒁狻浚褐绷麟娏鞯妮敵龇绞剑篒dc=Iz,即Iz端子為正，In端子為負。

變量選擇：選擇本次測試的變量，提供2個選項：直流電壓、直流電流。測試方式：選擇本次測試的方式，提供2個選項：手動測試、自動測試。變化步長：設置變量的步長。范圍:電壓0--300伏；電流-10--10安。

每步時間：設置變量每變化一個步長所用的時間。范圍：0--60秒該值越大，相對應的精度就越高。僅當自動方式時，須設置本參數。

返回方式：選擇本次測試的流程，提供2個選項：始→終→始（測量動作值、返回值、動作時間）、始→終（測量動作值、動作時間）。

動作限時：設置繼電器的動作限時。它是指該繼電器動作的最大時間須在這個時間之內，若它的值小于動作時間，則關閉計時器或退出試

驗。范圍：0--60秒。電壓補償系數：設置一個補償系數來修正直流電壓的精度。范圍：0.7--1.43。

電流補償系數：設置一個補償系數來修正直流電流的精度。范圍：0.7--1.43。抖動時間：設置防接點抖動的時間，范圍0——3秒。為了防止接點的抖動影響試驗結果而設置，只有接點動作超過該時間時，才被確認保護裝置、繼電器已經動作（或返回）。缺省值：200毫秒。實驗舉例測試時間繼電器時，請盡量使用手動方式。先將直流電壓初值設為0V，步長則設為220V（大于動作電壓），試驗運行后，按下F3鍵打開計時器，同時按上光標鍵增加電壓至220V，軟件將很精確測出動作時間。
