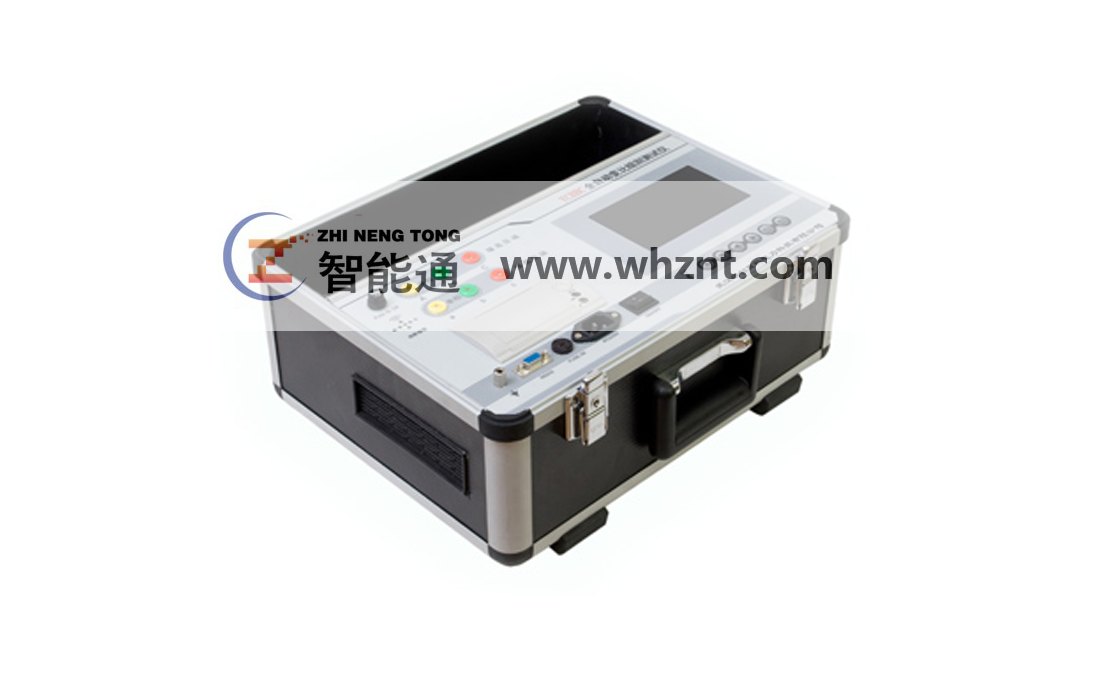

高壓開關特性測試儀主要特點

嚴格執行的技術指標和國家供電部門的統一標準。

1. 采用高性能數字信號處理器（DSP）和超大規模集成電路芯片（VLSI）。提供強大的運算處理能力。

2. 具有多種觸發功能。它可以利用輸入信號進行觸發,也就是說,輸入通道上一旦有信號出現則采集裝置會自動觸發,完成記錄采集功能。省掉了外觸發信號并且使觸發信號與被測信號之間的同步問題不復存在。同時,它的內觸發脈沖寬度可以程控調節,這樣可以避免由于干擾尖脈沖而引起的誤觸發現象。

3. 高速、高精度的數據采樣，可調的采樣率及采樣時間（數據采樣速度從25us 到 100us可程控設定），可適應各種測量的要求。

4. 數據記錄時間長，可滿足各種開關測試的要求。

5. 表貼工藝，主要信號回路配有電磁干擾吸收元件，裝置具備了優良的電磁兼容特性，適用于惡劣的電磁環境，抗干擾能力強。

6. 多采集通道。裝置有3路行程測量，7路斷口測量，可同時3路行程測量。

7. 自動計算各參數值，也可手動計算。

8. 越界告警。當測試值超過預先設定的值，自動給出告警。

9. 系統自動監測開關合分閘狀態，并在程序框上端顯示出來。

10. 內置操作電源，可直接給開關儲能及操作開關。

11. 各種測試功能及算法均符合IEC標準。

技術指示

1、時間測量

同時可測量斷口數：≤12個

測定過程整定時間：0～6秒

分辨率：0.1ms

2、開關開距、開關超行程、彈跳幅度測量

量程：<500mm

分辨率：1mm

3、測量誤差

時間測量誤差：±1%

行程測量誤差：±1%

4、工作條件

工作電壓：AC220V±10%

頻率：50HZ

功耗：≤60W

使用環境溫度：-10℃～40℃

使用環境濕度：≤90%RH

體積：400×350×200mm

重量：7kg
