變壓器的幾種常用檢測接線方式：

變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成,并行三根專用測量電纜以及測量夾子和接地線組成。

主測量單元系統與試品之間采用50W高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸?shù)剑憫?yīng)輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸?shù)捷斎耄▍⒖驾斎耄?。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

三相Yn形測量接線

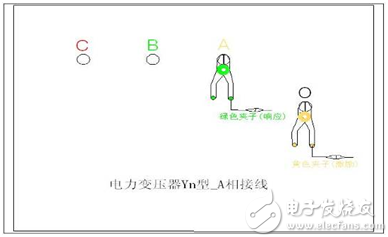

1. 黃色夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的A相上，及代表、三相Yn型A相的測量。

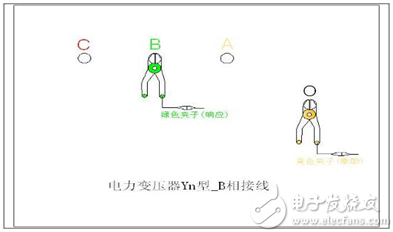

2. 黃色夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的B上，及代表三相Yn型B的測量。

3. 夾子(輸入)鉗在變壓器的O點上，綠色夾子（測量）鉗在變壓器的C，及代表三相Yn型C的測量。

三相Y形測量接線

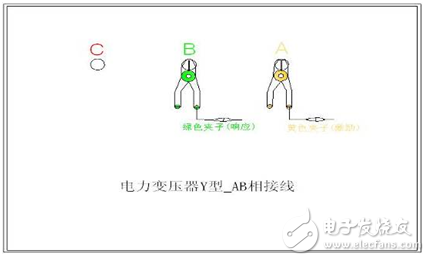

1.黃色夾子(輸入)鉗在變壓器的A相上，綠色夾子（測量）鉗在變壓器的B上，及代表三相Y型AB的測量。

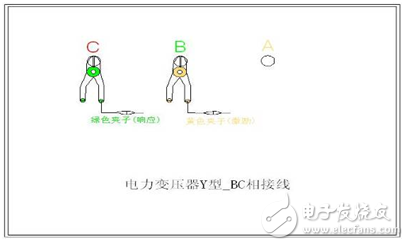

2.色夾子(輸入)鉗在變壓器的B相上，綠色夾子（測量）鉗在變壓器的C上，及代表三相Y型BC的測量。

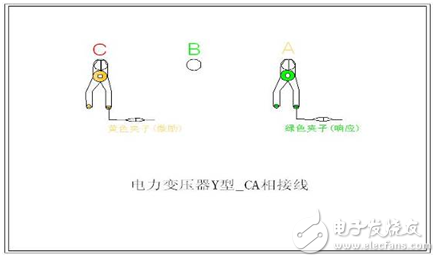

3.黃色夾子(輸入)鉗在變壓器的C相上，綠色夾子（測量）鉗在變壓器的A上，及代表三相Y型CA的測量。

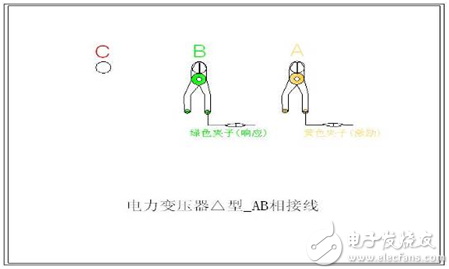

三相△形測量接線

1. 黃色夾子(輸入)鉗在變壓器的A相上，綠色夾子（測量）鉗在變壓器的B上，及代表三相△型AB的測量。

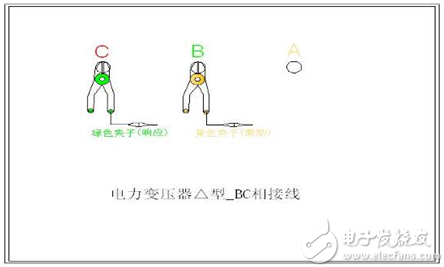

2. 黃色夾子(輸入)鉗在變壓器的B相上，綠色夾子（測量）鉗在變壓器的C上，及代表三相△型BC的測量。

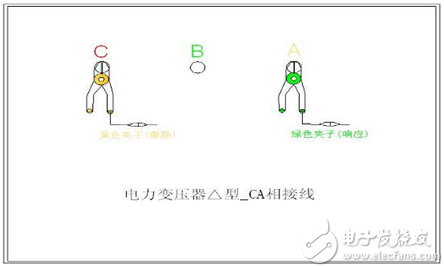

3. 黃色夾子(輸入)鉗在變壓器的C相上，綠色夾子（測量）鉗在變壓器的A上，及代表三相△型CA的測量。

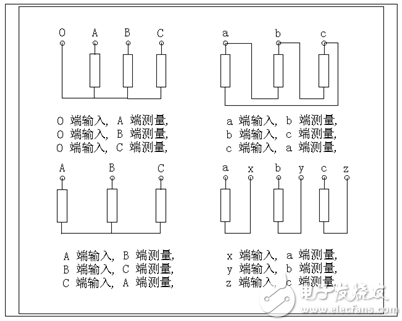

單相X、Y、Z測量接線
