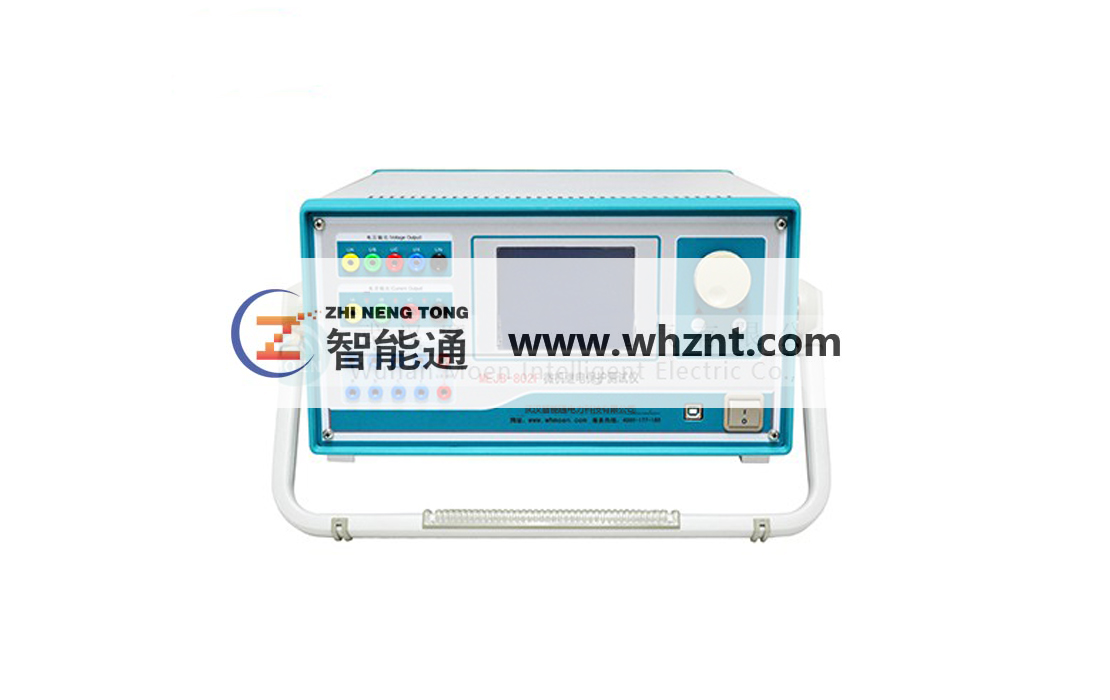

三相繼電保護測試儀儀器特點

1、 嵌入式主機，配備超大規模可編程邏輯器件（CPLD）

主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。

2、 單機12路D/A同時輸出

采用16位高精度DAC芯片，確保擬合波形精度高，線性度好?？赏瑫r(shí)輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。

3、 高精度線性功放，同時輸出6相電壓及6相電流

精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。

4、 大屏幕LCD，接口完整，主機一體化單機箱結構

本機采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。

裝置可用自帶鍵盤操作，亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。

5、 輔助直流源(選配)

本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。

6、 智能型自我保護

采用最新設計的散熱結構，保證最好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。

7、 接點豐富、軟件功能強大

本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。

裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。

軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。

6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。

三相繼電保護測試儀儀器特性

1.微機繼電保護測試儀滿足現場所有試驗要求。具有標準的四相電壓，三相電流輸出，電壓125V/相，電流30A/相。三相并聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完 美。

2.各種技術指標完全達到電力部頒發的DL/T624-1997 《繼電保護微機型試驗裝置技術條件》的標準。

4.國內同行業首先采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用.

5.主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度.

6.微機繼電保護測試儀電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。
