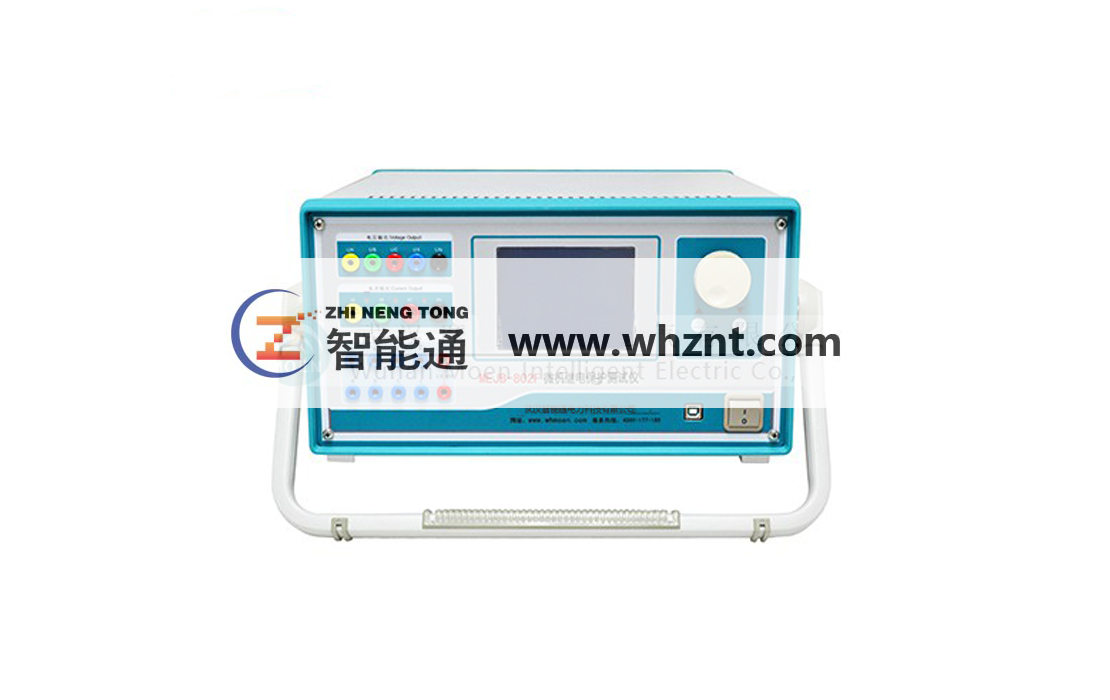

三相繼電保護測試儀儀器用途

1．二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距 離、功率方向、反時限、頻率、同期、重合閘等繼電器)。

2．整組傳動，能摸擬各種簡單或復雜的瞬時性，永久性，轉換性故障，可在基 波上疊加暫態直流分量。

3．能隨意疊加各次諧波，疊加初始角及含量在線可控。

4. 可分相輸出不同頻率交流量、交直流兩用。

5. 專用低周單元,可方便測試微機低周低壓減載保護。

6．各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。

7．微機主變保護差動比例及諧波制動特性的自動測試。

8．整組距離、零序、過流保護自動測試。

9．用戶可編程測試單元，以滿足特殊試驗用途，例備自投裝置的測試。

10．電機失磁失步、反激磁、逆功率及同期等各種保護的測試。

引用標準

中華人民共和國電力行業標準DL/T 624-1997《繼電保護微機型試驗裝置技術條件》。

三相繼電保護測試儀試驗注意事項

1. 測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。

2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如U盤等），但注意撥插時一定要在數據傳輸結束后進行。

3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，請將數據存在D盤。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。

4. 外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。

5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。

6. 開入量兼容空接點和電位（0～250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。

7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。

8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。

9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。

10. 如果在使用過程中出現界面數據出錯或設備無法連接等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
