使用方法：

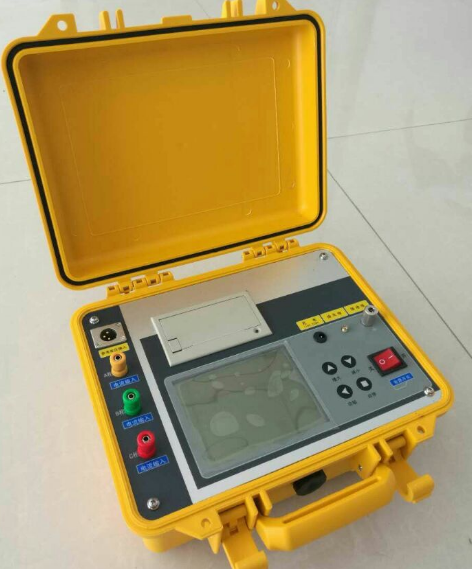

1．將儀器的接地端可靠的接地并接通電源，打開電源開關顯示屏顯示為：

顯示接線方式

設置PT變比值

開始測量數據

查看歷史數據

點擊“確認”鍵屏幕進入顯示接線方式

實驗室接線圖

本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量?jī)x表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與儀器的地在聯接在一起。交流電流信號輸入端接到保護器上端。

點擊“→”屏幕顯示 在線接線圖（帶電測試）在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器上端，儀器的接地端接至計數器的下端并與地相聯。

根據現場的要求，參照上述接線方式正確聯線

2．正確聯線后，移動光標至設置PT變比值，點擊“確認”，屏幕進入設置面。

顯示接線方式

設置PT變比值 PT=1 000。00

開始測量數據

查看歷史數據

按實際變比值正確輸入變比，輸入方法：按“ →”鍵移動光標至所需修改處，再按“↑”鍵增減，改變數值大小。

*注意變比值的正確算法：

試驗變壓器變比的確定方法：這里的變比應為高壓線組與測量?jī)x表繞組的匝數比或電壓比。例如交流輸出額定電壓為50KV的試驗變壓器，一般測量?jī)x表繞組的額定電壓為100V，所以變比為50KV/100V=500。在線變比的確定方法：以110KV避雷器為例，其變比為（110KV/ ）/（100V/ ）=1100。

按“確認”鍵至屏幕提示變比值是否正確，當按 ”即否時，屏幕返回到重新置PT變比值，如果檢查一切無誤則按“確定”鍵進入是否測量狀態。

3．按“確認”鍵。

此時儀器屏幕提示的電壓為當前工作的電壓、全電流、阻性電流峰值，如在實驗室，則通過PT調節電壓至所需電壓。

再長按“確認”鍵開始測量，測量完成后屏幕顯示如下 列圖所示：（用“ ”鍵翻頁）
