裝置側面有兩個微型塑料斷路器。一個負責開關時間彈跳參數校準，另外一個負責行程速度校驗。時間彈跳開關開啟后就可校驗高壓開關測試儀的時間彈跳等參數。行程速度平臺的開關開啟后需等待內置電腦驅動器完全啟動完畢后方可進行操作，整個過程約30秒左右。

5.2校準高壓開關測試儀時間參數具體設置和操作：

A、 GKJZ-D校準裝置設置：觸發方式：外觸發

                     觸發類型：有源觸發

                     脈沖輸出：節點輸出

 被校準高壓開關測試儀設置：觸發方式：內觸發

                     輸出電壓：調整為DC110-DC220V之間均可

具體接線：GKJZ-D校準裝置紅色接線柱接高壓開關測試儀內部直流輸出電源的合閘+，黑色接線柱接高壓開關測試儀內部直流輸出電源的負—，綠色接高壓開關測試儀內部直流輸出電源的分閘+。

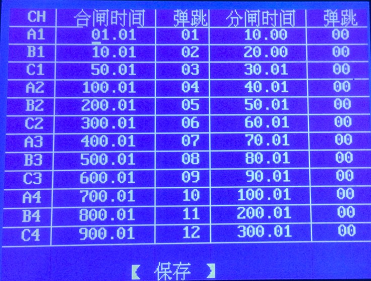

操作方法：進入主菜單中的【時間彈跳設置】，如圖：

按向上鍵進入所要修改的位置，如A1合閘時間斷口處，按【確定】鍵后，然后按左右鍵，可以左右移動光標，移動要相應的位置上，按上下鍵修改數字大小。修改好后按【確定】鍵保存該項設置，然后按上下左右鍵可以進入到其他需要修改的地方，按照上面的方法進行修改即可，修改完后，將光標移動到屏幕zui下端的【保存】處，按【確定】鍵保存即可。注意：合閘彈跳的彈跳次數設置為0-20次，分閘無彈跳，即彈跳次數必須為0，否則影響分閘測試時間。關于{彈跳頻率}設置方法也是一樣。1KHz彈跳間隔時間為1/1000=0.001S=1ms，2KHz彈跳間隔時間為1/2000=0.0005S=0.5ms。

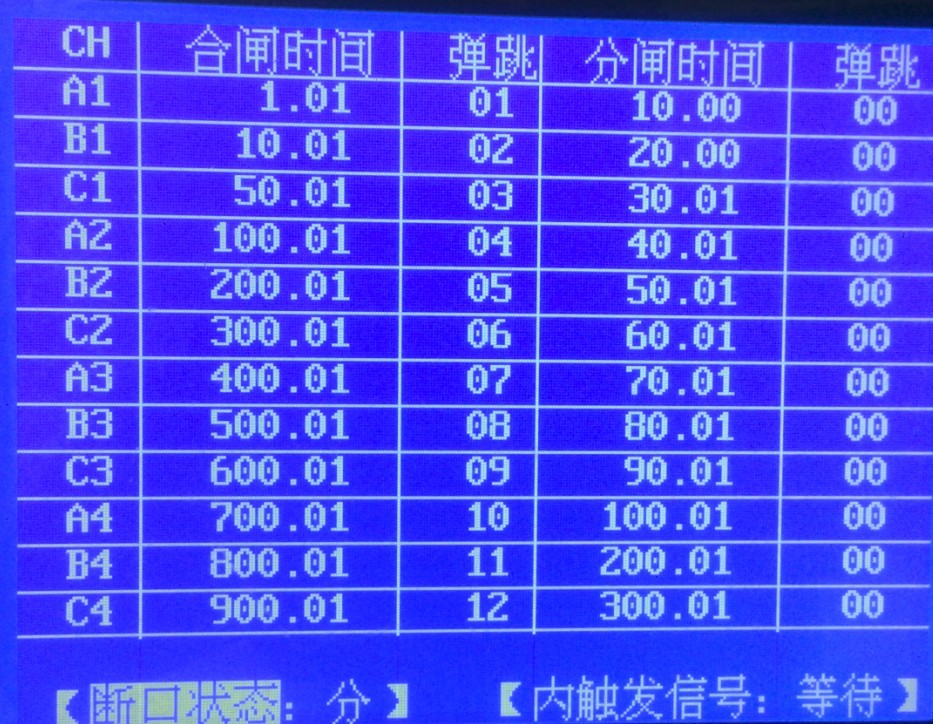

然后將光標移動到主菜單界面的{時間彈跳校準}，按【確定】鍵進入，如下：

觀察GKJZ-D屏幕下端的斷口狀態，如果是分，則此時直接操作被校準高壓開關測試儀進行合閘測試（如果是合。則此時直接操作被校準高壓開關測試儀進行分閘測試），GKJZ-D校準裝置動作（會聽到蜂鳴器響聲），等待幾秒鐘，被測試高壓開關測試儀會出現相應的波形和時間、同期、彈跳等數據。

B、GKJZ-D校準裝置設置：觸發方式：內觸發

                     觸發類型：有源觸發

                     脈沖輸出：節點輸出

 被校準高壓開關測試儀設置：觸發方式：外觸發

具體接線方法：如果高壓開關測試儀外觸發只有兩根線，則部分正負接好就行了。如果高壓開關測試儀外觸發有四根線（合閘2根分閘2根），那么利用有源輸出內觸發方式操作，需要倒下線。即合閘校驗時，兩接線柱分別接高壓開關測試儀外觸發的合閘外觸發端子；分閘校驗時，兩接線柱分別接高壓開關測試儀外觸發的分閘外觸發端子。

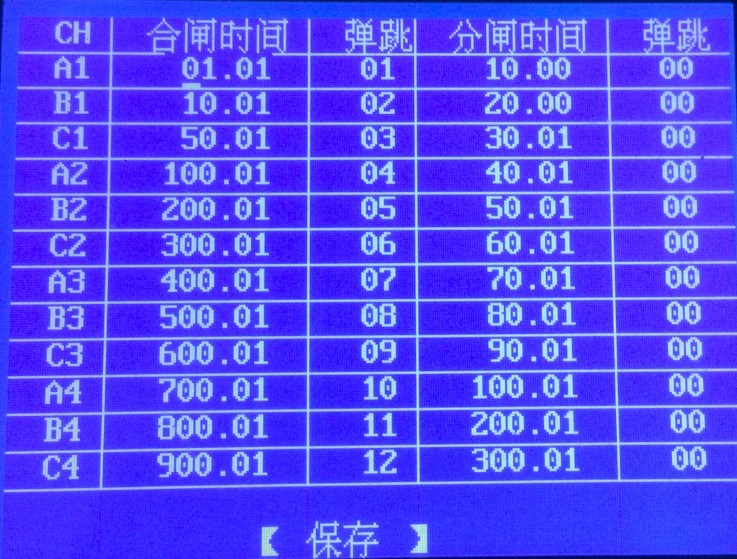

操作方法：進入主菜單中的【時間彈跳設置】，如圖：

按向上鍵進入所要修改的位置，如A1合閘時間斷口處，按【確定】鍵后，然后按左右鍵，可以左右移動光標，移動要相應的位置上，按上下鍵修改數字大小。修改好后按【確定】鍵保存該項設置，然后按上下左右鍵可以進入到其他需要修改的地方，按照上面的方法進行修改即可，修改完后，將光標移動到屏幕zui下端的【保存】處，按【確定】鍵保存即可。注意：合閘彈跳的彈跳次數設置為0-20次，分閘無彈跳，即彈跳次數必須為0，否則影響分閘測試時間。

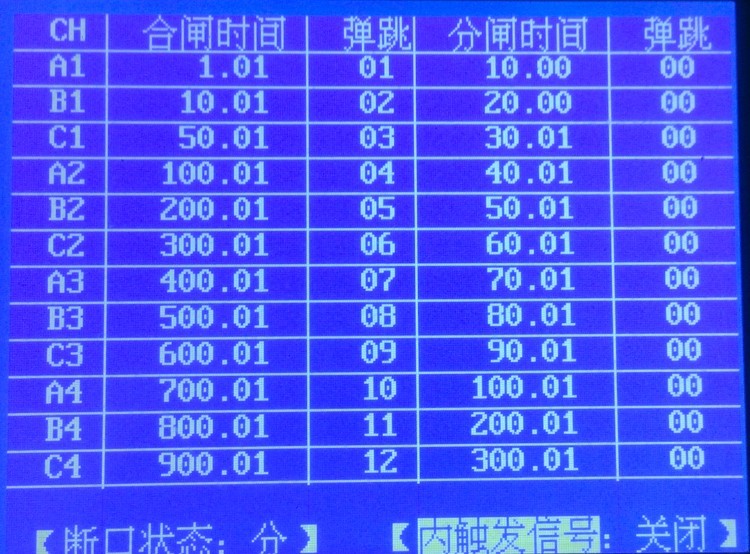

然后將光標移動到主菜單界面的{時間彈跳校準}，按【確定】鍵進入，如下：

光標停在斷口狀態上，觀察斷口狀態，（也可自行修改斷口狀態，方法是用【確定】鍵按一下即可修改變化），再用左右鍵將光標移動到右側的內觸發信號觸發等待區。

根據GKJZ-D上顯示的斷口狀態，如是分，則操作高壓開關測試儀做合閘測試，如是合，則操作高壓開關測試儀做分閘測試，操作高壓開關測試儀使之處于等待觸發狀態，此時GKJZ-D的光標停止在右側的內觸發信號觸發等待區，按一下GKJZ-D【確定】鍵發觸發命令：內觸發信號由等待變?yōu)檩敵?，校?zhǔn)裝置驅動儀器完成動作，儀器界面出現相應的波形和時間、同期、彈跳等數據。

產品特征：

⑴、高壓開關特性測試儀有8.4寸彩色大屏，windows操作系統，人性化操作界面，界面直觀，觸摸屏，便于現場操作人員使用。
⑵、高速熱敏打印機，方便現場打印測試數據。
⑶、高壓開關綜合測試儀機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC15～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
⑸、高壓開關特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
⑹、開關動作一次，得到所有數據及圖形。
⑺、主機可存儲六千組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。
⑼、同時可測12路金屬觸頭斷口。
⑽、高壓開關特性測試儀內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
⑾、高壓開關綜合測試儀內部抗干擾電路可滿足800KV變電站內可靠使用。
