高壓開關動特性測試儀是適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關、所有型號及電壓等級的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗，開關動特性測試儀滿足在500KV變電站旁路母線帶電的試驗條件下，精確測量時間、速度、低電壓等功能參數測量。

一、高壓開關動特性測試儀操作方法

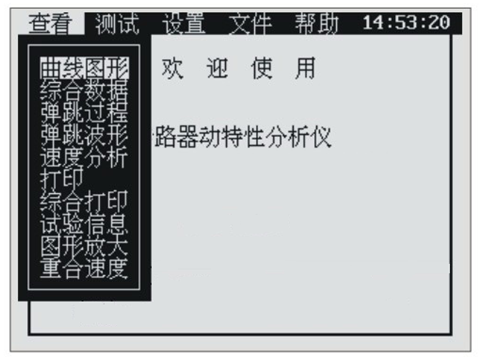

打開電源，按＋、－鍵，電子調節液晶對比度，直到顯示效果最佳。按確定鍵，儀器進入菜單操作界面。屏幕上方為儀器操作主菜單，從左到右依次為“查看”、“測試”、“設置”、“文件”、“幫助”五個主菜單。

1、主菜單設置

測試前，儀器的各種操作狀態的設置。

1）測試設置

①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。

②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

③測試時長：指內部電源輸出操作電壓的時間長度。

250ms:一般開關的單分、單合試驗，選250ms時長;

500ms:一般開關“合－分”或“分－合”操作時，選500ms時長;

1000ms:老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;

2000ms:開關做“分－合－分”操作時，選2000ms時長;

4000ms:

a.開關做“合－分－合－分”操作時，選4000ms時長;

b.進行儀器內部操作電壓校驗時，選4000ms時長。

④觸發方式：

內觸發：用儀器內部直流電源進行分、合閘操作;

外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。

⑤傳感器：旋轉和直線傳感器二個選項，根據所用的傳感器進行相應設定即可。

⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。

⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用旋轉傳感器測速時，將此項關閉。

⑧開關行程：用旋轉傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。

⑨測試電壓：根據現場需要設定開關的操作電壓。

提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置。

內部電源電壓校驗：用萬用表量“控制電源輸出”的合閘端或分閘端，將測試時長設定在2000ms或4000ms，做單合或單分操作，即可量到輸出電源的電壓值。

注意：儀器內部操作電源不可用作現場儲能電機的電源!校驗完畢后務必將測試時長調回到250ms！否則長時間直流輸出會燒毀開關合分閘線圈。
