隨著國家對農村建設的大力支持,農村生活條件不斷改善,用電量也不斷加大,逐漸暴露出農村低電 壓的現象；以及大量單相家用電器設備使用,將導致三相負荷不平衡，配電網電壓波動大，嚴重時則會損壞 用電設備，因此，農村對電壓質量的要求也越來越高?，F(xiàn)農村配電網大部分仍使用傳統無功補償裝置，在 380 V低壓母線上采用集中補償方式。傳統補償裝置由控制器、交流接觸器或復合開關、△形聯接的電容 器、保護器件等組成館。補償柜體積大,安裝接線繁雜,維護困難,整機可靠性低，同時由一臺控制器控制 全部補償電容器的投切，當控制器發生故障時,整個補償設備停運。這種補償模式存在控制器的瓶頸效應 隱患問題，不能實現無功平衡和電壓穩定。因此,傳統無功補償裝置已無法滿足現代農村用電負荷的迅速 增長的需求，本文提出采用智能集成電容器無功補償模式,能實現智能控制,解決農村配電網因無功功率 不足導致低電壓的問題。

1智能集成電容器的原理

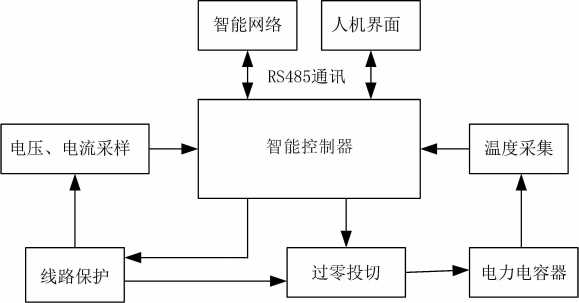

        智能集成電容器主要由電網參數采樣、智能網絡、智能控制器、過零投切、電力電容器、線路保護等單 元組成。智能集成電容器一般分為上、下分體式模塊結構，模塊組裝、拆卸很方便。上方模塊由投切開關、 智能控制器、線路保護等單元構成⑵；下方模塊由一臺或兩臺△形聯接或一臺Y形聯接電力電容器構成。 智能集成電容器采用了現代檢測、電力電子、過零投切、自動控制、計算機和網絡通訊等先進技術，其組 成框圖如圖1所示。
1.1智能控制器
        智能控制器為智能集成電容器的控制核心，采用高性能、高精度TMS320C28x系列處理器DSP和低功 耗、高性能STC89C53微控制器。STC89C53微控制器通過電壓電流互感器、濾波電路、采樣電路獲取低壓 配電網的三相電壓和電流參數，経DSP實時計算出無功功率Q、功率因數X、有功功率P、頻率f、電容值C等電力運行參數，根據用戶的需求設 定的各電力運行參數控制門閥通過 單片機判斷是否需要進行電容器組 無功補償。微控制器STC89C53通過 RS-485通信可實現與處理器DSP之 間的高速數據交換，以滿足系統的實 時性要求。

圖1智能集成電容器的組成框圖

1.2過零投切

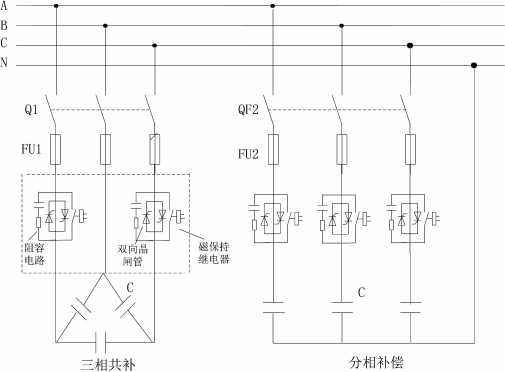

        智能集成電容器過零投切開關 由大功率磁保持繼電器、雙向晶閘 管、阻容吸收電路和線路保護器件等 組成。電路采用電力電子技術和過零投切技 術，利用雙向晶閘管的快速導通和大功率磁 保持繼電器接點的零壓降實現互補。由單片 機控制過零點投切開關實現電力電容器的投 切，在雙向晶閘管兩端電壓為零或電流過零 時，單片機發出觸發脈沖導通或斷開雙向晶 閘管的指令，電力電容器投入或切除⑷。雙 向晶閘管只在開關投切瞬間導通工作，大功 率磁保持繼電器則在正常運行時保持通斷狀 態，這樣確保電力電容器在投切過程中無沖 擊電流、電弧、過電壓產生，低能耗運行。過 零投切系統圖如圖2所示。

圖2過零投切系統圖

1.3智能網絡

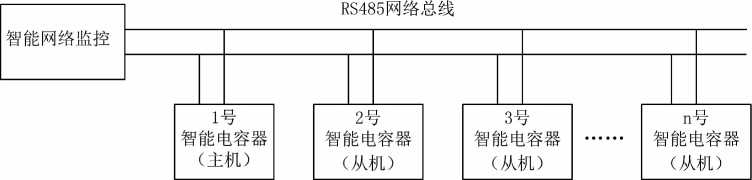

        智能集成電容器采用智能網絡通訊技術，構建RS-485通訊網絡，以光電耦合器和獨立電源組成 RS485通信電路。每臺智能集成電容器均有各自獨立的控制器，在多臺控制器聯機工作時，通過通信方式 有機結合成一個整體,能自動分配ID地址，自動組網，其中地址碼小的一臺為主機，其余為從機。主機 將接收所有從機的信息,依據無功功率Q、功率因數入等電力參數，綜合分析判斷后發出命令，指揮各電力 電容器的投切。當主機故障時會自動退出，系統重新自動組網，在其余從機中產生一臺新的主機;若從機 故障時自動退出不會影響其余從機的正常工作,避免了常規補償模式因控制器損壞而致使整個補償系統 停止工作的狀況，從而保證了補償裝置可靠運行。同時可根據實際無功補償容量的需要靈活調整電容 量，模塊投入與撤出不需設置，能自動更新配置。智能網絡示意圖如圖3所示。

圖3 智能網絡示意圖

2智能集成電容器的優勢分析
        智能集成電容器改進了傳統補償裝置的不足,具有過零投切、智能網絡、分相補償、溫度保護、人機接 口、接線容易、增容方便、可靠性高、低功耗等突出優點。
        (1)補償方式靈活，補償精度高。智能集成電容器組的補償方式可靈活采用共補、分補、混合補償優 化組合，解決了低壓電網負荷的變化，三相負荷不平衡的無功功率補償?shù)膯栴}。三相嚴重不平衡的場 合，可選用共補、分補的混合補償方式，同時還可以搭配多種不同規格的電容量進行混合補償，做到粗補、 細補兼顧，補償效果好。根據需要補償?shù)碾娙萘看笮∵x用單機或多機補償,容量小時用單機獨立補償，容 量大時用多機并聯補償。
        (2)積木結構，接線簡單，擴容方便。常規補償裝置每路差不多要用30根連接線，智能集成電容器模 塊化結構，只要用3根連接線,比常規補償裝置減少的連接線，現場安裝、接線簡單,維護方便,接點能 耗小，柜內溫升小。增加電容器的數量和容量配置調整方便,適應用戶的實時擴容需要。
        (3)智能組網功能。智能集成電容器補償系統為主從結構，當多臺智能電力電容器聯機工作時，將各 臺智能電力電容器的RS485通信接口連接起來，系統開始工作后就會自動組網。這種智能補償模式消除 了傳統補償裝置控制器的瓶頸現象，提高了補償裝置的可靠性。
        (4)溫度保護。智能集成電容器內置有溫度傳感器，當電力電容器體內溫度大于溫度保護設定值時 會自動切除電力電容器⑶，達到保護電容器的目的，解決了電容器因溫度過高而出現漲肚的問題。
        (5)電能損耗小。智能集成電容器補償1 kvar要比傳統補償裝置減小能耗1W多；積木式結構，體 積比常規補償裝置減少約50百分之,連接線也減少了約80百分之,因此觸點、連接導線、元器件等減少了損耗50百分之以上。

3智能集成電容器的應用
        某農村居住區1000多戶，低壓主干線損壓降較大,在家庭用電高峰時段電壓嚴重低于-10百分之 ,原來通 過采用調整變壓器的有載調壓檔位的措施來提高電壓，但是在非用電高峰時段電壓又嚴重高于+10百分之 ,造 成一些家用電器因電壓偏高而損壞。查明其原因是家庭用電器如空調、冰箱、風扇、洗衣機等感性負荷導 致功率因數低于0.8,農村用戶終端配電低壓無功補償嚴重不足。
        該居住區變壓器容量為1000 kVA,按變壓器容量的50百分之配置無功補償容量為500 kvar。因居民區大 都為照明、冰箱、空調、洗衣機等單相設備，選用HT-8C系列智能集成電容器，采用共補與分補的混合補償 方式，其中三相共補償容量占60百分之的總補償量為300 kvar,分相補償容量占40百分之的總補償量為200 kvar。 三相共補償智能集成電容器選用5臺電容容量(30+30)kvar(每臺有2組獨立投切的電容器組)，額定電壓 450 V,A形接線；分相補償智能集成電容器可選10臺，單臺總電容容量20 kvar,其中每相容量為6.67 kvar,額定電壓250 V,Y形接線，每相均可單獨控制投切。采用智能集成電容器補償后功率因數在0.92- 0.97之間，電壓控制在±10百分之之內的范圍，有效地改善了農村配電網低電壓的用電情況。

4安科瑞AZC/AZCL智能集成式電容器介紹
4.1產品概述
        AZC/AZCL系列智能電容器是應用于0.4kV、50Hz低壓配電中用于節省能源、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元，晶閘管復合開關電路，線路保護單元，兩臺共補或一臺分補低壓電力電容器構成?？商娲Ｒ?guī)由熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。具有體積更小，功耗更低，維護方便，使用壽命長，可靠性高的特點，適應現代電網對無功補償?shù)母咭蟆?br style="box-sizing: border-box; margin: 0px; padding: 0px; list-style-type: none;"/>        AZC/AZCL系列智能電容器采用定式LCD液晶顯示器，可顯示三相母線電壓、三相母線電流、三相功率因數、頻率、電容器路數及投切狀態、有功功率、無功功率、諧波電壓總畸變率、電容器溫度等。通過內部晶閘管復合開關電路，自動尋找投入（切除）點，實現過零投切，具有過壓保護、缺相保護、過諧保護、過溫保護等保護功能。
4.2產品選型

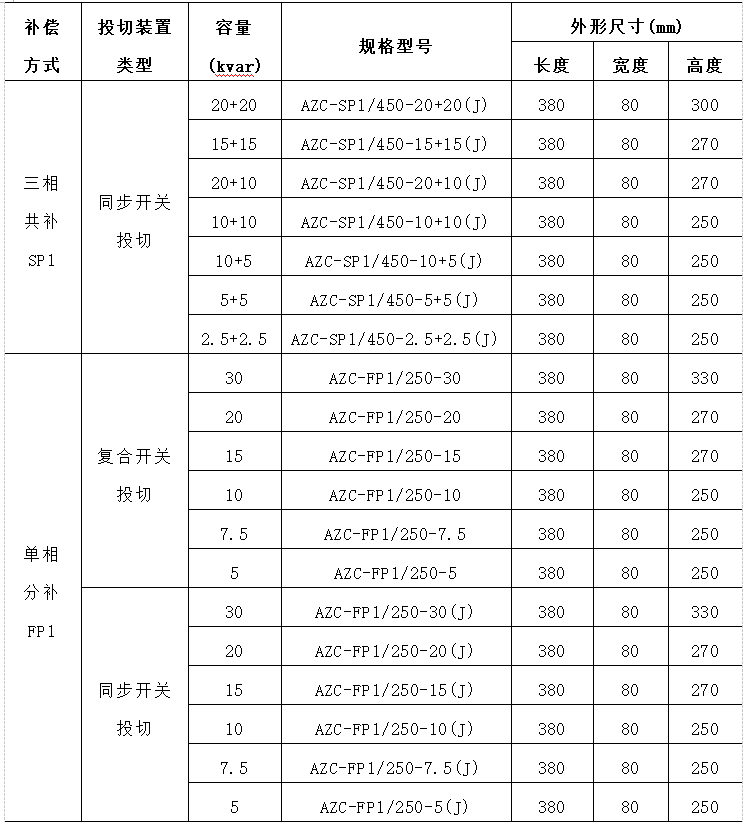

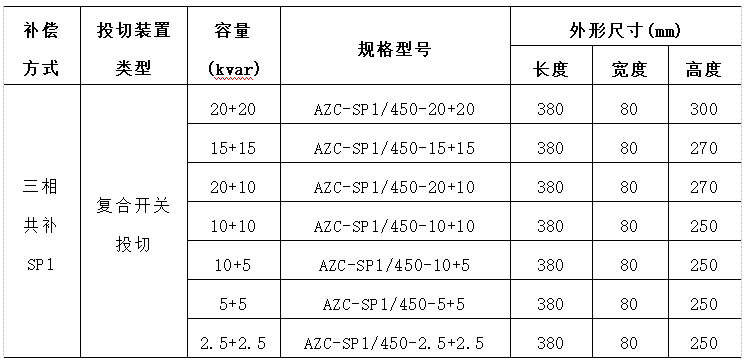

        AZC系列智能電容器選型：

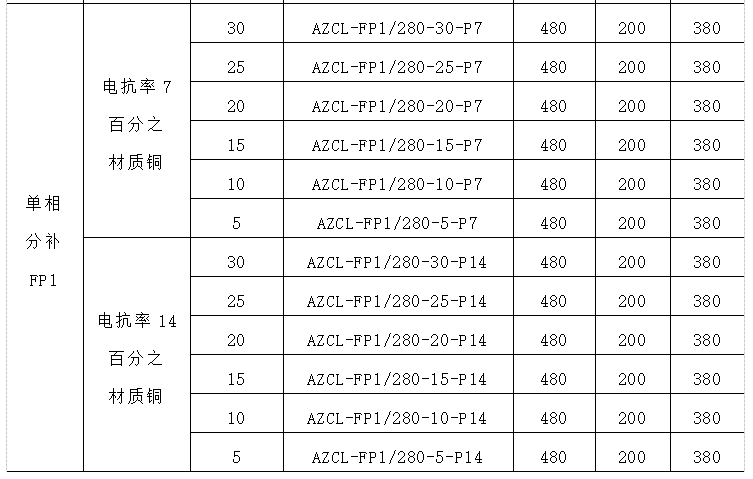

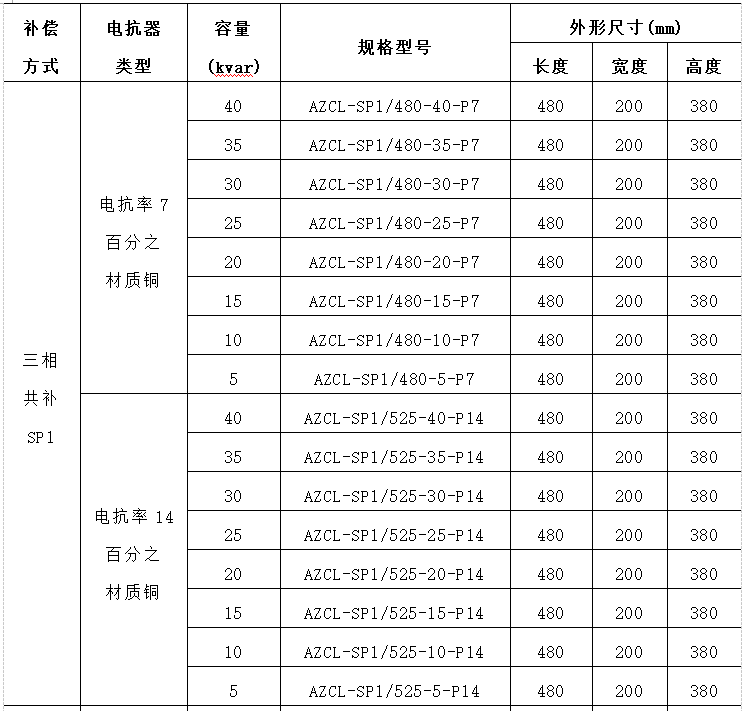

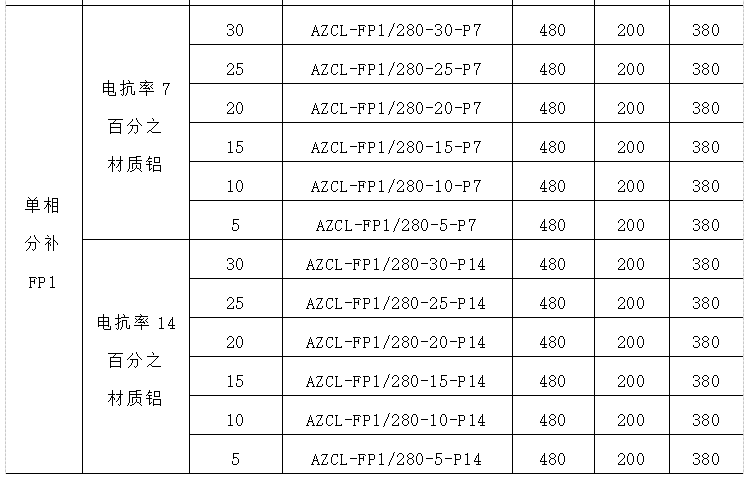

AZCL系列智能電容器選型：

4.3產品實物展示

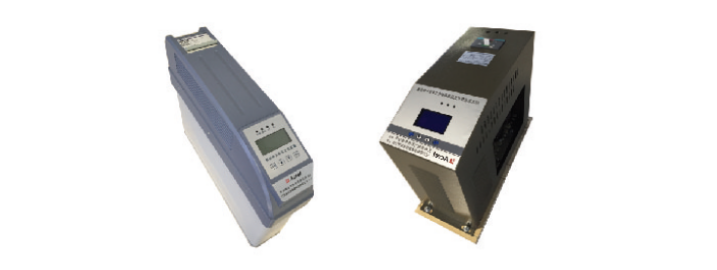

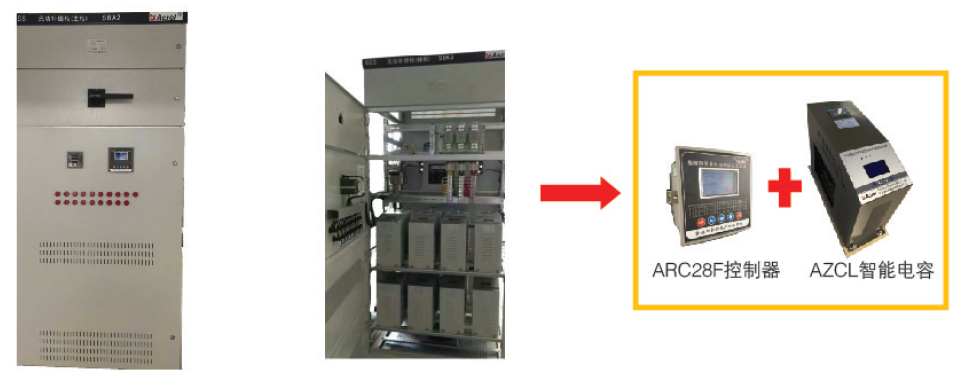

AZC系列智能電容模AZCL系列智能電容模塊

安科瑞無功補償裝置智能電容方案

5結束語
        智能集成電容器采用了檢測、電力電子、過零投切、計算機和網絡通信等技術，具有完善的測量、計算、 分析、控制、顯示、保護等功能⑹，多臺智能電力電容器聯機工作時，通過通信方式有機結合成一個整體，故 障時互不干擾。實踐證明，智能電力電容器解決了農村配電網因無功造成低電壓的問題，保證了居住區的 電壓質量，設備運行穩定可靠，補償效果好，維護方便，使用壽命長，節能環保，適合大力推廣應用。
