近年來，采用變頻串聯諧振進行溝通耐壓實驗，是變電站高壓設備絕緣檢驗最常見的實驗辦法，這種實驗設備得到廣泛的應用。因為該設備為成套設備，組成部件多，使用場景也多，勵磁變的抽頭電壓多，電抗器的組合也多，在現場常常有客戶用的不熟練，今日我們把客戶常見的有共性的問題及解決辦法和我們討論一下，希望對我們有協助。

串聯諧振實驗常見的問題有哪些呢？

1、變頻源主機找不到諧振點。

2、變頻源主機復位。

3、設備Q值偏低，即電壓升不上去，或升不高。

4、供電電源跳閘。

串聯諧振實驗設備的構成及特色

SXBP型串聯諧振設備是運用串聯諧振原理，使回路發生諧振電壓加到試品上，串聯諧振設備現在分為變頻式和調感式兩大類。

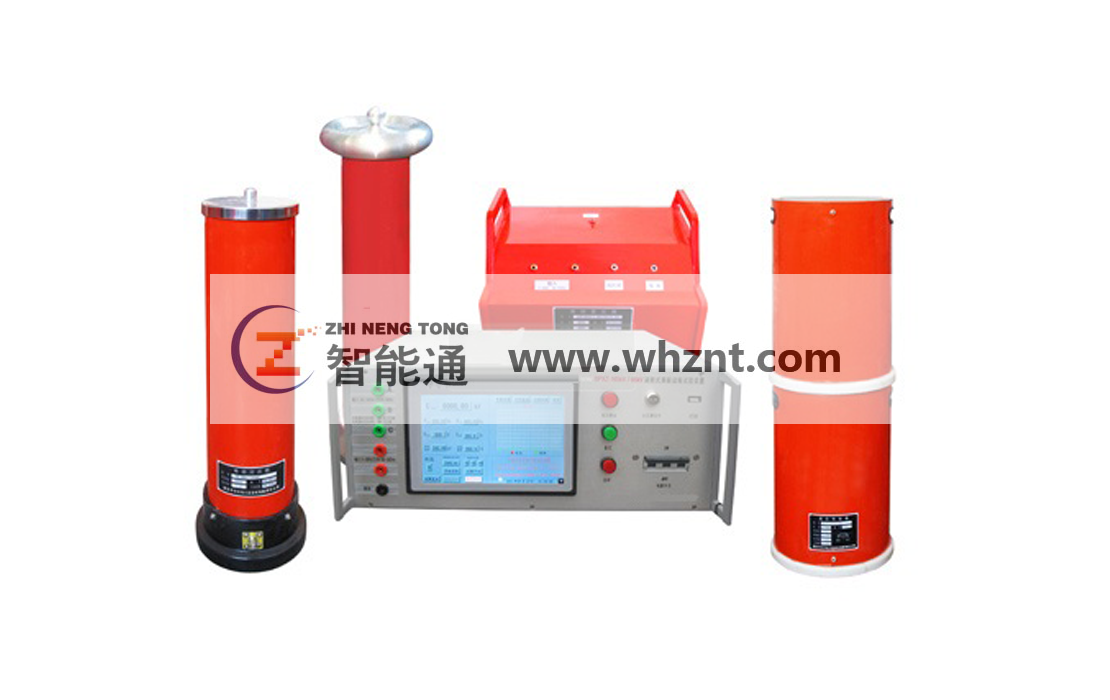

SXBP型串聯諧振設備首要由變頻源（主機）、高壓電抗器、可調式電抗器（調感式）、電容分壓器、激勵變壓器等幾部分組成。廣泛用于電力電纜、電力變壓器、水力發電機、GIS等大容量，高電壓的電容性試品的交接和預防性實驗！氧化鋅避雷器帶電測試儀

SXTG型調感諧振首要由 控制箱（工頻），勵磁變，可調式電抗器（調感式）、固定電抗器，分壓器等組成。首要用于對頻率有要求的發電機實驗。

SXBP型串聯諧振設備具有需求電源容量小、設備分量體積小、改善輸出波形、避免短路電流燒傷、不會出現康復過電壓等優點。完全滿意GB50150-2012以及DL/T849.6-2004規范中各項目標的要求。

工作中常見的解決辦法

1．變頻源主機找不到諧振點。

原因：

1） 體系諧振點在主機的輸出頻率規模之外；

2） 體系接線錯誤；　

3） 體系未牢靠接地；

4） 高壓采樣反饋信號開路或連接不牢靠；

5） 試品有毛病。

掃除辦法：　

1）查看接地設備牢靠，接地連接線是否有斷開點；

2）查看勵磁變壓器的高低壓線圈的通斷；

3）查看每一只電抗器的通斷；

4）查看分壓器的信號線的通斷；

5）查看分壓器的高低壓電容臂的通斷；

6）設備自身升壓時沒有諧振點，還需要查看補償電容器的通斷；

2．主機復位

原因：主機供電電源動搖；外界強磁場干擾；主機未牢靠接地；

3．設備Q值偏低，即電壓升不上去，或升不高。

現象：

1）調諧曲線是一條曲線，有較低的尖峰；

2）實驗時一次電壓較高，高壓卻較低，甚至在沒有升到實驗電壓時，一次電壓現已到達額定電壓，回路自動降壓；

原因：

1）電抗器與試品電容量不匹配，沒有精確找到諧振點；氧化鋅避雷器帶電測試儀　

2）試品損耗較高，體系Q值太低；

3）勵磁變壓器高壓輸出電壓較低；

4）高壓連接線過長或沒有采用高壓放暈線。

5)電抗器離地上或金屬太近，發生很大的渦流。

掃除辦法：

1）將補償電容器并接入實驗回路，加大回路電容量；

2）盡可能將多只電抗器串聯，進步回路電感量；

3）進步勵磁變壓器的輸出電壓；

4）枯燥處理被試品，進步被試品的絕緣強度，削減回路的有功損耗；

5）一般在設備較高電壓輸出時，采用高壓放暈線，或將一般高壓輸出線改為較短的連線，一般不超越5米。

6)墊絕緣板或底座，讓其有滿足的絕緣距離

 4.電源跳閘。

原因：合閘瞬間電流過大；諧振體系回路短路。

掃除辦法：

1） 更換更大電流的空氣開關（或者短時脫開漏電維護）

2） 查看諧振體系回路是否短路。
