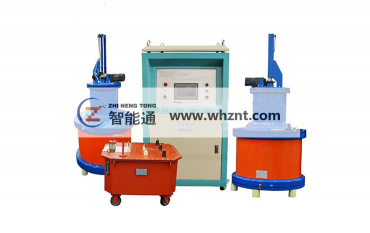

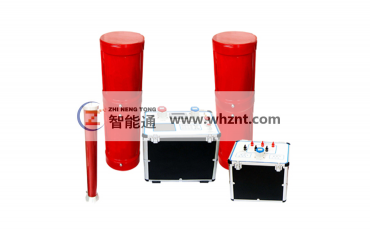

由于實驗電壓高，單臺電抗器的體積和高度無法進行運送和制造，選用多串聯諧振裝置，組成一個特高壓實驗電抗器，每臺電抗器規劃的電壓相同。由于每臺電抗器的對地電容不同，將會造成電位分布不均勻，需要在每臺電抗器上裝置均壓環，并在高壓輸出端裝置一個滿意最高電壓的均壓環。

  均壓環考慮高壓電抗器單臺200kV , 6只疊裝時的電壓1200kV，選用鋁合金材料，并采納辦法避免在強磁場下短路環流時均壓環發熱。均壓環尺寸保證在額定電壓下不起暈，電抗器串聯裝置時上部的均壓環選用雙環結構。均壓環易于拆裝，裝備專用包裝箱，以便于運送，并避免在運送中磕碰變形。

  電抗器底座絕緣支架有滿足的安穩度，可以接受多節電抗器和均壓環的總重，并采納辦法避免在強磁場下的渦流發熱，鋼結構底座選用不導磁的不銹鋼。易于拆裝，便于運送。

  電抗器的規劃選用空芯式結構，銅導線繞組，油浸自冷式。為滿意溫升的要求，選用QZY- II型聚醋亞胺導線，可耐受180℃高溫的作業環境(相當于C級絕緣)。同時在電抗器內部選用了油微循環體系，使上下油溫盡可能均勻，起到了加強散熱的效果。環氧樹脂絕緣筒外殼，具有滿足的電氣、機械強度、必要的散熱才能以及油熱脹冷縮的裕度。電抗器裝備牢靠的起吊專用設備。外殼噴涂橘紅色絕緣漆。

選用#25變壓器油，作業時無變形無滲漏。

  電抗器有接受其分量的專用起吊裝置和運送時的固定設備。電抗器內部結構考慮在經過正常的鐵路、公路運送后相互方位不變，緊固件不松動。
