電力變壓器內絕緣潛伏性毛病的確診，對變壓器的準確性、可靠性和確診效率，帶了很大的危害，依據變壓器毛病檢測手段，檢測變壓器安全做并做出修正。丈量變壓器直流電阻主要有電流電壓表法、平衡電橋法和輔佐丈量法（數字電橋法）。變壓器直流電阻縮短丈量時刻的辦法主要有回路電阻突變法、恒流源法、助磁法、消磁法和數字式直流電阻測試儀。變壓器有載分接開關測試儀

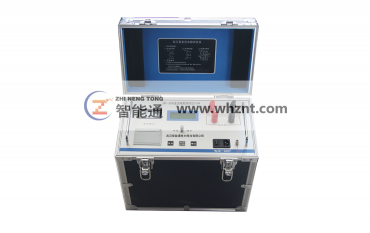

     直流電阻測試儀的特色：

（1）在現場實驗丈量中，能夠完成快速丈量;

（2）不需要大容量電源，可減輕實驗設備重量和體積，從而降低了實驗本錢;

（3）無需減小時刻常數τ，提高了丈量準確度;

（4）采用了以單片機為中心的智能儀器體系，可進行數據處理、分析、顯現，進一步提高了丈量準確度;

（5）智能儀器體系簡單、可靠，丈量進程能自動完成，不需要人工干預;

（6）易于擴展， 直流電阻測試儀可便利完成其他功用，介質損耗測試儀如人機對話、計算機網絡聯網通訊; 通過修改程序，還能完成其他的功用等。

丈量辦法

     丈量變壓器直流電阻主要有電流電壓表法、平衡電橋法和輔佐丈量法（數字電橋法）。變壓器直流電阻縮短丈量時刻的辦法主要有回路電阻突變法、恒流源法、助磁法、消磁法和數字式直流電阻測試儀。

1. 電流電壓表法。電流電壓表法又稱電壓降法。電壓降法的丈量原理是在被測繞組中通以直流電流，因而在繞組的電阻上發生電壓降，丈量出通過繞組的電流及繞組上的電壓降，依據歐姆定律即可算出繞組的直流電阻。丈量接線如圖1所示。

2. 2.減小回路電感——全壓恒流源法。全壓恒流電源是由一恒壓電壓源和一恒流源及操控回路構成，恒壓源的無載直流電壓一般為45-100V，其作用是在充電初始使電流有較快的上升速度；恒流源則強迫充電電流很快穩定在預定值（即恒壓源下充電，恒流源下丈量）。將其應用于電橋法或電壓降法中，能大大削減充電時刻，準確迅速地丈量大型變壓器繞組的直流電阻。

  3.減小回路電感——助磁法。變壓器鐵心對錯線性鐵磁材料，當勵磁電流發生的磁勢足夠大時，變壓器鐵心會因磁飽和而使L減小，助磁法就是根據鐵心的這樣一種特性提出來的。

  4.減小回路電感——消磁法。同一鐵心柱的兩個繞組中通以相反的的電流以使磁通抵消，從而使丈量電路到達基本屬于純電阻（L≈0）的線性電路，使丈量準確穩定、簡單迅速。

     對變壓器繞組進行直流電阻丈量，能夠查看繞組接頭的焊接質量和繞組有無匝間短路；電壓分接開關的各個方位接觸是否杰出及分接開關實際方位與指示方位是否相符；引出線有無斷裂；多股導線并繞的繞組是否有斷股等情況。變壓器繞組的直流電阻是變壓器在交接、大修和改變分接開關后，必不可少的實驗項目，也是毛病后的重要查看項目。
