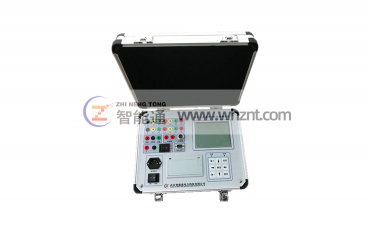

高壓開關特性測驗儀（也稱為斷路器測驗儀）是用于丈量高壓開關和真空開關性能的專業儀器。然后，運用開關特性測驗儀取得丈量數據后，怎么調試高壓斷路器并判別毛病呢？讓我們扼要了解一下這些知識。

       高壓開關動特性測試儀顯現的丈量成果或印刷的電流曲線和動觸頭運動曲線真實反映了被測高壓斷路器的機械特性，掌握了丈量成果的意義，能夠快速調整，有助于判別。高壓斷路器的毛病。運用開關特性測驗儀時，除了正確運用儀器外，還必須學會通過儀器的丈量數據區域確認高壓開關的毛病方位，這能夠解決。這是最終目標。

1.儀器顯現高壓斷路器的接縫次序，然后供給所測開裂的次序，并指出高壓斷路器開裂同步的方向。例如，被測驗的高壓斷路器的三相或同相在不同時期內都超越了標準。依據儀器顯現的關節開裂（分鐘）次序，能夠調整組合（分鐘）門最快相的開裂長度?？s短了制動器最慢相的斷開長度，即能夠方便地將被測高壓斷路器的三相或同相不同時刻段調整到合格規模。

2.依據儀器，被測高壓斷路器的彈跳時刻和印刷電流波形圖能夠反映被測高壓斷路器的固定觸點的裝置是否同心以及觸點的燒蝕，例如，如果所測驗的高壓斷路器的彈跳時刻超越標準時刻，則曲線在打印的電流波形圖上會呈現斷點。此時，依據高壓斷路器作業的時刻長度，能夠確認高壓斷路器是固定的。觸頭裝置有很大不同或觸頭嚴重?zé)g。

3.依據由儀器打印的動觸頭的行程特性曲線，則能夠判別高壓斷路器的接頭（分支）運動期間的運動期間的機構是否已經卡住。例如，由測得的高壓斷路器印刷，如果存在被記載的曲線波形的暫停現象，此時，電磁機構或高電壓斷路器的傳輸?shù)囊苿?dòng)接觸行程特性曲線上被反射。機構中存在卡紙現象。依據距離和時刻的移動觸點，當取得卡紙大致能夠判別距離的方位和時刻的行程特性曲線上坐標。
