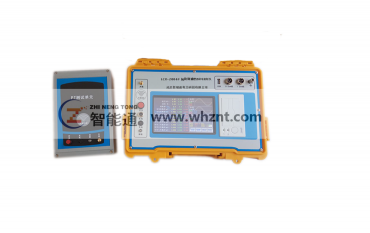

氧化鋅避雷器帶電測試儀操作簡單、使用方便，測量全過程由工控機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。氧化鋅避雷器帶電測試儀運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3-7次諧波的含量，氧化鋅避雷器測試儀并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。

　對氧化鋅避雷器帶電測量時，采用二次電壓法、引入角度校正，能有效的對氧化鋅避雷器運行狀況提供準確的依據，特別是IR/IX接近標準的臨界狀態時，能確定該氧化鋅避雷器是否可以繼續使用，避免對氧化鋅避雷器狀況的誤判斷。進行氧化鋅避雷器帶電測量時，所需要攜帶的設備繁多，若能將設備進行簡化，則更具有現場使用價值。

氧化鋅避雷器帶電測試儀的接線：

1.帶電測試

電流采集接線電流采集點為放電計數器上端引線，地線可以在系統的任一個接地點一點接入氧化鋅避雷器帶電測試儀面板接地柱。

電壓取樣，從系統電壓互感器的計量端子取三相電壓信號，此電壓信號經過配套的V/I變換有源傳感器，以有線或無線的方式接入氧化鋅避雷器帶電測試儀參考電壓信號通道，作為參考電壓信號。

2.離線測試：

“變壓器儀表端”指試驗變壓器的儀表繞組，此電壓信號經過配套的V/I變換有源傳感器接入氧化鋅避雷器帶電測試儀參考電壓信號通道，作為參考電壓信號。

  單相試驗時，電壓信號接入A相，電流信號也要對應接入A通道。
