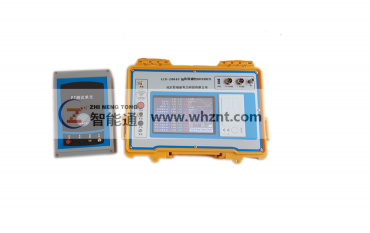

氧化鋅避雷器測試儀適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。該儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定。

氧化鋅避雷器測試儀操作步驟：

主菜單的具體操作說明

線路編號：按“功能"鍵將光標指向“線路編號"，按“確定"鍵進入；按“功能"鍵選擇要調整的位置，此位置下會有一個小光標；按“增大"、“減小"鍵進行選擇，所有位調整完成后，按“確定"鍵。

PT變比：按“功能"鍵將光標指向“PT變比"，按“確定"進入；按“功能"鍵選擇你要調整的位置，此位置下會有一個小光標；然后按“增大"、“減小"鍵進行選擇，位調整完成后，按“確定"鍵。

測試相序：按“功能"鍵將光標指向“測試相序"，按“確定"進入；按“功能"鍵選擇你要調整的位置，此位置下會有一個小光標；按“增大"、“減小"鍵進行選擇，位調整完成后，按“確定"鍵。其中A,B,C表示單相測量,X表示三相同測。高壓開關動特性測試儀

補償角度：調整方法同上，一般相間干擾的影響大約在2°~5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面“測量原理"的有關章節.如果選擇三相同測,角度自動補償。

日期：調整方法同上，用“功能"鍵選擇要調整的項目年、月、日、時、分、秒，用“增大"、“減小"鍵進行調整，全部調整完后，按“確定"鍵。

模式：按“確定"將會在有線,感應,無線三種模式之間切換。

查看：按鍵盤“功能"鍵將光標指向“查看"，按“確定"進入；按“增大、減小、功能"鍵選擇要查看的數據，按“確定"鍵顯示該組數據；

測量：按“功能"鍵使光標指向“測試"，按“確定"進入測量，出現圖七所示測量畫面。

顯示：轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按“增大",“減小"可以循環顯示三相的信息。

打?。嚎蓪y(cè)量的數據打印出來，但不存儲

存儲：存儲當前數據，選擇好數據的存儲位置，按“確定"鍵保存。

退出：退出測量，回到系統主菜單。

數據上傳：將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將氧化鋅避雷器測試儀與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作。

相間干擾

現場測量時，一字排列的避雷器，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾。

一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，假設B相對A、C相干擾是相同的；

將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；

選擇校正角Dφ=(φca-120°)/2，將此值在主菜單中置入儀器即可；

選擇好相序，儀器會根據所選相序自動進行角度補償（A相加Dφ，B相不要補償即選0，C相減Dφ）

也可不必補償相間干擾(即補償角度為0)，從阻性電流的變化趨勢判斷避雷器性能。變壓器有載分接開關測試儀

如果允許，可以只給待測相加電，以取得數據。而試驗室測量不必考慮相間干擾。
